1、用途及分类
1.1用途
    DW15-1600、2500、4000万能式断路器（以下简称断路器）的额定电流自630A至4000A，，，，，，，额定工作电压交流380V50Hz。。。。。。本断路器主要在配电网络中用来作为分配电能及；；；；；；；；は呗泛偷缭瓷璞傅墓亍⑶返缪购投搪，，，，，，，正常条件下也可作为线路的不频繁转换之用。。。。。。
1.2分类
1.2.1 按选择；；；；；；；；ば阅芊
  选择型；；；；；；；；
  非选择型。。。。。。
1.2.2 按传动装置分
  正面手柄直接传动；；；；；；；；
  电动机传动。。。。。。
1.2.3 按脱扣器种类分
  具有过电流脱扣器和分励脱扣器；；；；；；；；
  具有过电流脱扣器、欠电压瞬时（或延时）脱扣器；；；；；；；；
  具有过电流脱扣器、欠电压瞬时（或延时）脱扣器、分励脱扣器；；；；；；；；
1.2.4 按过电流；；；；；；；；ぶ掷喾
  过载及短路瞬时动作（电磁式）；；；；；；；；
  过载长延时及短路瞬时动作（热-电磁式或电子式）；；；；；；；；
  过载长延时及短路延时动作（电子式）；；；；；；；；
  过载长延时、短路短延时及特大短路瞬时动作（电子式）。。。。。。
  注：用户不需要过电流脱扣器时，，，，，，，右协商供货。。。。。。
1.2.5 按进出线方式分
  板前进出线（垂直进出线）；；；；；；；；
  板后进出线（水平进出线）；；；；；；；；
  板前进线，，，，，，，板后出线（垂直进线，，，，，，，水平出线）。。。。。。
1.2.6 按是否有预储能分
  无预储能（储能及闭合操作一次完成）；；；；；；；；
  有预储能（储能及闭合操作二次完成）；；；；；；；；
1.2.7 按欠电压脱扣器分
  欠电压瞬时脱扣器；；；；；；；；
  欠电压延时脱扣器；；；；；；；；
  注：除非特殊要求在电子式脱扣大上已兼有延时功能。。。。。。

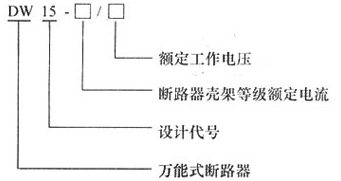

2、型号与意义

3、正常工作条件


3.1 周围空气温度为-5℃∽+40℃且24小时内的平均温度不超过+35℃。。。。。。
3.2 安装地点的海拔不超过2000m。。。。。。
3.3 大气相对温度在周围空气温度为+40℃时不超过50%；；；；；；；；在较低温度下可以有较高的相对湿度；；；；；；；；最湿月的平均最大相对湿度为90%，，，，，，，同时该月的平均最低温度为+25℃，，，，，，，并考虑到因温度变化发生在产品表面上的凝露。。。。。。
3.4 污染等级为3级。。。。。。
3.5 安装类别：主电路及辅助电路中的欠电压脱扣线圈、电源变压器初级线圈用于安装类别Ⅳ外，，，，，，，其余辅助电路安装类别均为Ⅲ。。。。。。
3.6 断路器应按本说明书成套安装或户内单独安装。。。。。。与垂直倾斜度应不超过5°。。。。。。

4、技术数据及性能
4.1 断路器的额定电流见表1




壳架等级额定电流Inm(A)	额定电流In最大值（A）	额定电流In(A)
1600	1000	630 800 1000
	1600	1600
2500	2500	1600 2000 2500
4000	4000	2500 3000 4000





4.2 断睡器的瞬时接通和分断能力及飞弧距离见表2
